10.6 Qualität
10.6.1 Statistische Auswertung –
Übersicht
Zur angemessenen Analyse von Daten aus der
Produktion und zur Lösung von Problemen helfen folgende
Darstellungen:
Klassifizierungen
Für die Unterscheidung von Teilproblemen nach ihrer Wichtigkeit
können protokollierte Fehler nach ihrer Priorität
als Strichliste oder Balkendiagramm dargestellt werden (Pareto-Diagramm/ABC-Analyse).
Zusammenhänge
Die Auflistung möglicher Fehlerursachen und die Einordnung
des Einflusses von Mensch, Methode, Maschine und Material
für die Beurteilung von Ursachen und Wirkungen wird zweckmäßig
im „Fischgrät“-Diagramm (Ishikawa) dargestellt.
Verteilungen
Die Umsetzung von Messreihen in ihre Verteilungsfunktion und
deren Kennwerte (Mittelwert x, Varianz ?) charakterisieren
den Vorgang und lassen Vorhersagen für nachfolgende Messwerte
zu (Histogramm).
Regelkarten
Die grafische Darstellung von Messwerten in Abhängigkeit
von der Zeit und von dazugehörigen Grenzwerten bietet
Entscheidungshilfen bei der Prozessführung.
Streudiagramme
Die Darstellung von Einzelwerten, welche über zwei Einflussgrößen
in Beziehung stehen, führt zur Beschreibung dieser Zusammenhänge.
Diagrammformen
Bei der Analyse von Daten ist die anschauliche grafische Darstellung
hilfreich; dabei üblich sind vor allem Linien-, Balken-
und Kreisdiagramme.
Prüfformulare
Diese dienen bei Routineprüfungen zur Darstellung von
Ergebnissen in Tabellenform.

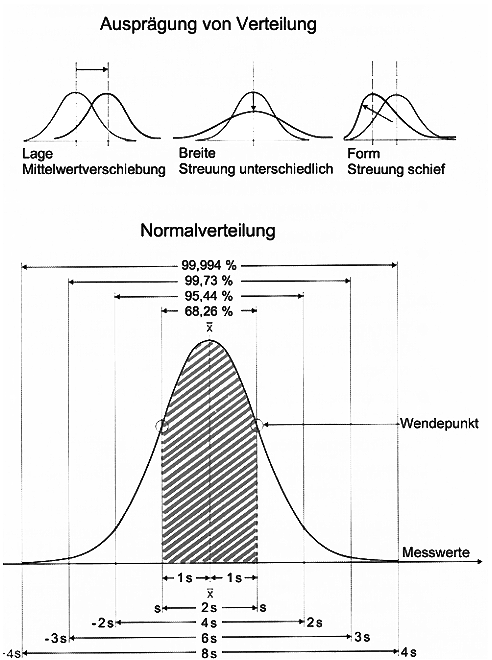

Bild 232: Ausprägung von Verteilungen
und Normalverteilung
|
|
