Brevier TECHNISCHE KERAMIK



      Werkstoffe der technischen Keramik








3.4.1.2 Steatit

Steatit ist ein keramischer Werkstoff auf der Basis natürlicher Rohstoffe und besteht aus der Hauptkomponente Speckstein (Mg(Si4O10)(OH)2), einem natürlichen Magnesiumsilikat und aus Zusätzen von Ton und Feldspat oder Bariumcarbonat. Steatit wird normalerweise dicht gesintert.
Die Art des Flussmittels beeinflusst die elektrischen Eigenschaften des Werkstoffes und führt zur Unterscheidung in Normalsteatit und Sondersteatit, der auch Hochfrequenzsteatit genannt wird.
Sondersteatit wird in der internationalen Normung als Steatit mit niedrigem Verlustfaktor geführt und eignet sich nicht nur für verlustarme Hochfrequenzbauteile, sondern wegen seiner guten Verarbeitbarkeit auch sehr gut zur Herstellung von Bauteilen mit dünnen und gleichmäßigen Wandstärken. Dadurch werden wärmebedingte, gefährliche mechanische Spannungen beherrschbar.
Das Material eignet sich aufgrund seiner geringen Schwindung besonders für die wirtschaftliche Fertigung von Bauteilen mit engen Toleranzen und wegen der abrasionsärmsten, Werkzeug schonendsten Rohstoffbasis aller keramischen Werkstoffe für das Trockenpressverfahren.

Magnesiumsilikate (C 200)

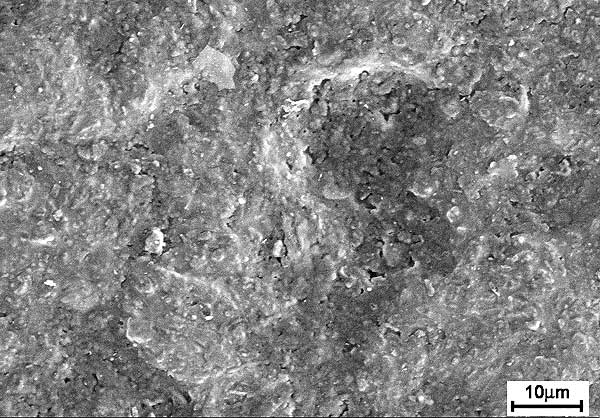

Bild 4: Oberfläche von Steatit (C 221) mit Brennhaut

Sondersteatit besitzt beste mechanische und dielektrische Eigenschaften und findet seit mehr als 90 Jahren vielfach Anwendung in der Elektrotechnik, bei elektronischen Bauteilen und in der Wärmetechnik. Typische Anwendungen sind Sockel, Reglergehäuse, Isolierperlen, NH-Sicherungen und Grundplatten.
Für Sonderzwecke, z. B. für Heizpatronen, wird poröser Steatit eingesetzt, der auch noch nach dem Brand mit Werkzeugen gut bearbeitet werden kann und sich durch gute Temperaturwechselbeständigkeit auszeichnet.





<< back   home   next >>
