Brevier TECHNISCHE KERAMIK



      Eigenschaften Technischer Keramik








5.7.6 Spezielle Beispiele

5.7.6.1 Verschleißmessung in Modellsystemen

Zur Verschleißmessung werden u. a. die in Bild 99 skizzierten Messaufbauten Welle-Messkörper (a), Welle-Messkörper-Mahlgut (b) und Stift-Scheibe (c) verwendet.



Bild 99: Messaufbauten zur Verschleißmessung

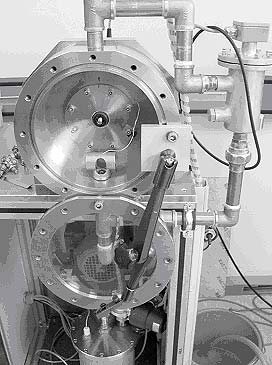

Mit dem abgebildeten Prüfstand für Gleitringdichtungen ist es möglich, unter Betriebsbedingungen Drehzahl, Temperatur und Drehmoment zu messen, wobei Drehzahl sowie Nass- und Trockenlauf variiert werden können.



Bild 100: Verschleißmessstand für Gleitringdichtungen

Der Strahlverschleiß in offenen Systemen lässt sich relativ einfach und schnell durch einen Strahltest im Werkstoffvergleich durchführen und eine Rangfolge der Werkstoffe bezüglich ihrer Verschleißbeständigkeit ermitteln.

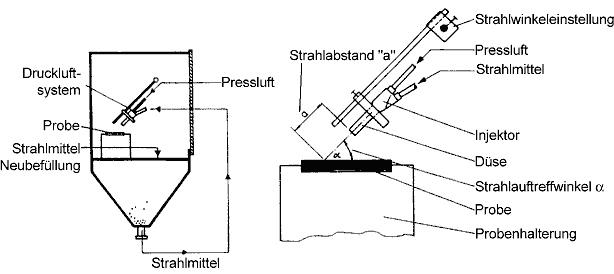

Bild 101:
Versuchsanordnung für Strahlverschleiß

Strahlmittel, Strahlgeschwindigkeit und Strahlteilchengröße haben einen entscheidenden Einfluss auf die Messergebnisse.
